公司動態

進芯電子推出多款高效電動工具應用方案

2023-08-24 來源:原創 瀏覽量:6263

電動工具

隨著電機、電控技術的不斷進步,以鋰電為動力來源,采用工業級高速無刷電機的電動工具廣受人們青睞。當前小型化、智能化和無繩化成為電動工具行業的主要發展趨勢,行業對電動工具電機控制方案也提出了更高要求。進芯電子針對這一日益增長的需求,推出多款板級電動工具解決方案,方便客戶快速完成原型設計,加速市場導入進程。

進芯電子電動工具電機控制方案是基于16位定點DSP芯片ADM16F03A開發設計的,芯片主頻為100MHz,搭載延時濾波和運算加速單元,內置4K x 16 位 SARAM、(256+256+32)x16位DARAM、32Kx16位Flash,支持8路PWM輸出,SCI等豐富外設接口,內部集成了6 NMOS Pre-Driver、運算放大器、PGA、比較器、高速ADC等模塊,具有高整合度、高抗干擾、高可靠性的特點,非常適用于BLDC/PMSM電機方波、FOC 驅動控制。

主架構

16位定點DSP

主頻

100MHz

存儲資源

4K x 16 位 SARAM、(256+256+32)x16位DARAM、

32Kx16位Flash

通訊接口

SCI

外設

8PWM+4TCON+3CAP+QEP+延時濾波+運算加速單元(除法+開方+反正切+帕克變換+32位乘法移位)

模擬外設

OPA+3PGA+5比較器+溫度傳感器

集成化配置

5V-LDO、6NMOS預驅

電機驅動方式

有感/無感方波

有感/無感FOC

▲ADM16F03A電機控制相關資源

▲ADM16F03A典型應用示意圖


解決方案

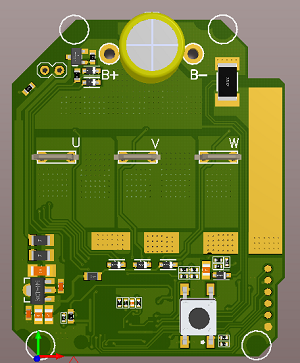

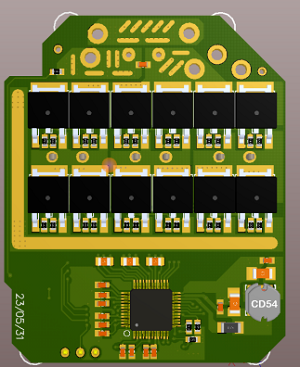

/ 電扳手方案 /


方案參數

供電電壓:20V

空載轉速:3200r/min

多種保護措施:過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

方案特色:高度集成化方案,內置5V LDO及6NMOS預驅,節省板型空間及成本;反轉自停、正轉扭力調節,啟動速度快,無極調速,調速平穩。

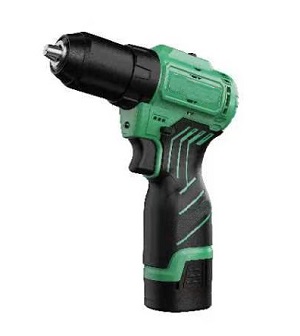

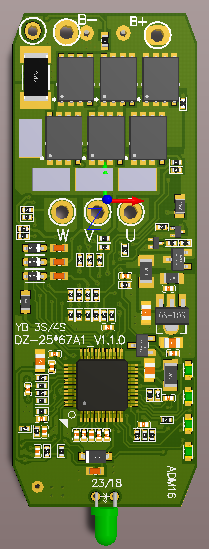

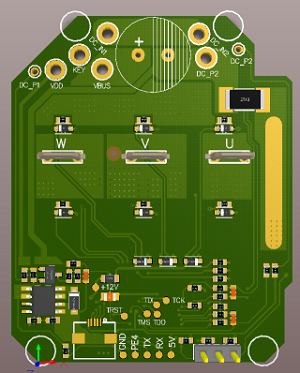

/ 電鉆方案 /


方案參數

供電電壓:12V、16V、20V

● 空載轉速:低速檔400r/min、高速檔1400r/min

多種保護措施:過流保護、反轉保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

方案特色:高度集成化方案,內置5V LDO及6NMOS預驅,節省板型空間及成本;大扭力,多重轉速調節適合多種工況作業、快速啟動、正反轉快速切換不卡機、多重故障報警。

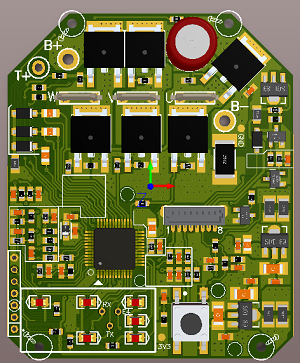

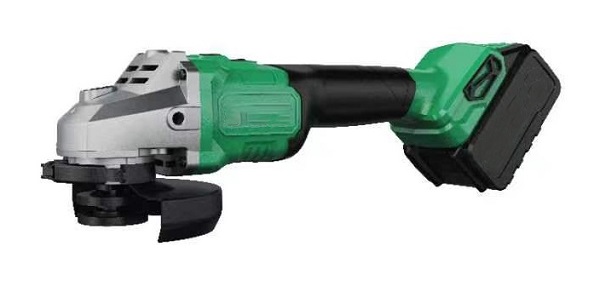

/ 角磨方案 /


方案參數

供電電壓:20V

空載轉速:8600r/min

多種保護措施:過流保護、斷電保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

方案特色:高度集成化方案,內置5V LDO及6NMOS預驅,節省板型空間及成本;多重檔位控制、適配多種型號電機、多重保護保障作業安全。

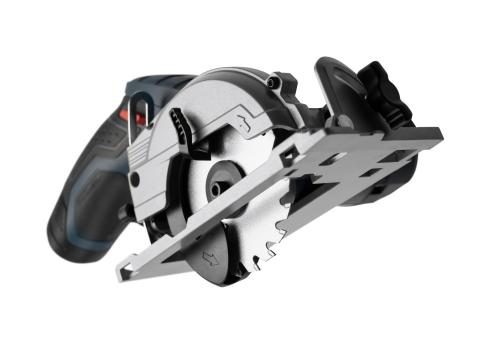

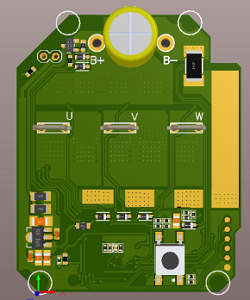

/ 電圓鋸方案 /


方案參數

供電電壓:20V

空載轉速:14000r/min

多種保護措施:過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

方案特色:高度集成化方案,內置5V LDO及6NMOS預驅,節省板型空間及成本;啟動加速平穩,轉速穩定,故障快速停機。

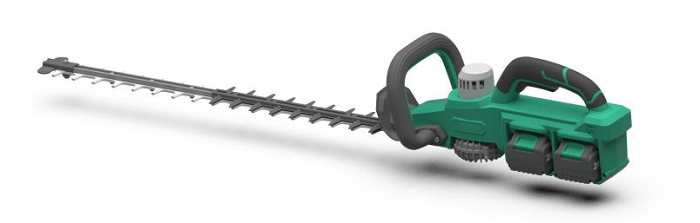

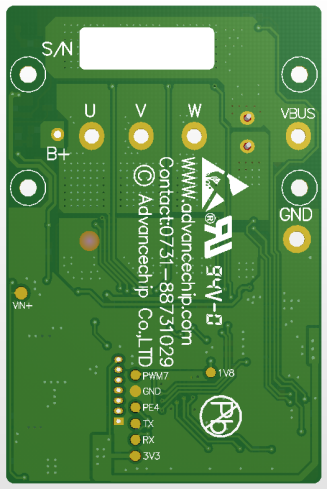

/ 綠籬機方案 /


方案參數

供電電壓:單/雙20V鋰電池供電兼容

空載轉速:25000r/min

多種保護措施:過流保護、斷電保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

方案特色:高度集成化方案,內置5V LDO及6NMOS預驅,節省板型空間及成本;雙重開關保障使用安全、小巧輕便適用多種場景。

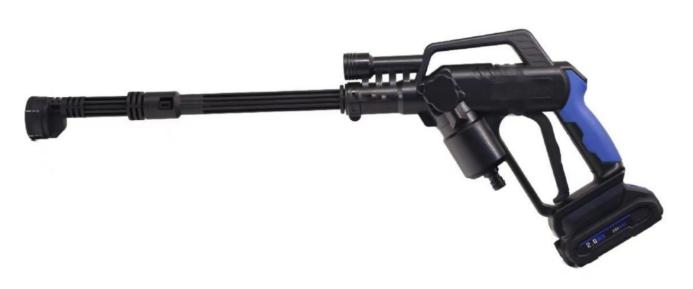

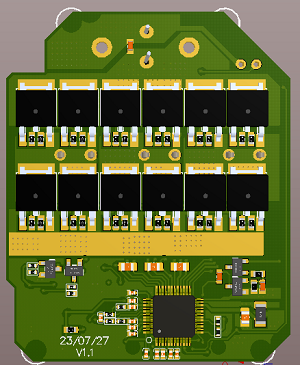

/ 高壓水槍方案 /


方案參數

供電電壓:20V

空載轉速:20000r/min

多種保護措施:過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

方案特色:高度集成化方案,內置5V LDO及6NMOS預驅,節省板型空間及成本;多檔水壓調節,續航持久。

技術支持

進芯電子可為客戶提供電動工具電機控制整體方案的原理圖、PCB參考板圖、源代碼、以及方案所對應的軟硬件開發技術支持,需進一步了解方案詳情,歡迎致電0731-88731027。
